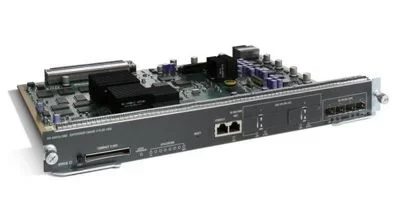

Модуль Cisco Catalyst WS-X4516-10GE

На данный товар возможна гарантия NAG-NBD (Next Business Day), условия и цену уточняйте у менеджера

Управляющий модуль Cisco Catalyst 4500 серии Supervisor Engine V-10GE обеспечивает неблокируемую коммутацию L2-L4 , поддерживает аплинки 10 Gigabit Ethernet, коммутационную матрицу 136 Гбит/с, и пропускную способность 102mpps, и дополнительные возможности для дальнейшего повышения устойчивости контроля конвергенции данных, голосовых данных, и видеосетей с высокой доступностью и надежностью для корпоративных клиентов и сетей мегаполисов (metro).

Процессорный модуль поддерживает интеллектуальные службы, такие как качество обслуживания (QoS), интwернет-безопасность, и сетевое управление. Масштабируемость этих интеллектуальных сетевых служб достигается благодаря специальным ресурсам, известным как тернарная ассоциативная память (TCAM). Обширные ресурсы TCAM (192,000 записей) обеспечивают высокий потенциал, который обеспечивает высокую производительность при маршрутизации/коммутации и поддерживает такие сетевые службы, как QoS и безопасность. Это позволяет с уверенностью сказать, что сегодняшняя сетевая масштабируемость имеет все возможность для дальнейшего роста.

Характеристики:

Характеристики производительности и масштабируемости: Матрица коммутации:

• 102 миллиона пакетов секунду
• 136 Гбит/с

• Возможности коммутации на каждом слоте: 6 Гбит/с
• Пропускная способность: 102 миллиона пакетов секунду
• Маршруты IPv4: 128,000
• Маршруты IPv6: 1000
• Multicast-адреса:
  • 28,000 (3 уровень)
  • 16,000 (2 уровень)
• Процессор: 800 МГц
• Процессорные очереди: 32
• Оперативная память: 512 MБ
• NVRAM: Нет, через Bootflash (128 МБ)
• Записи безопасности/QoS: 64,000
• Записи Network Admission Control/Dynamic Host Configuration Protocol (NAC/DHCP) Snooping 6000/6000
• MAC-адреса:
  • Unicast: 55,000
  • Multicast: 16,000
• Активные виртуальные сети (VLANs): 4000
• Количество деревьев STP: 3000
• Коммутируемые виртуальные интерфейсы (SVIs) 4000
• SPAN: 2 входных и 4 выходных

Возможности:

• Аппаратная поддержка коммутации 2 уровня со скоростью 102 миллиона пакетов секунду
• Аппаратная поддержка IP-коммутации 3 уровня Cisco Express Forwarding со скоростью 102 миллиона пакетов секунду
• Аппаратная поддержка фильтрации 4 уровня TCP/User Datagram Protocol (UDP) со скоростью 102 миллиона пакетов секунду
• Нет снижения производительности с включенными расширенными службами 3 и 4 уровней
• Программное изучение с непрерывной скоростью 10,000 хостов в секунду
• Поддержка 131,072 записей в таблице маршрутизации (unicast и multicast)
• Поддержка до 4,000 виртуальных портов
• Агрегация полосы пропускания до 16 Гбит/с с использованием технологии Gigabit EtherChannel
• Аппаратное управление многоадресной передачей
• Аппаратные списки доступа (ACLs)

Характеристики высокой доступности и опций аплинков:

• Поддержка резервирования:
  • Cisco Catalyst 4507R/4507R-E
  • Cisco Catalyst 4510R/4510R-E
• Активные аплинки процессорных модулей в режиме резервирования:
  • До 4 Gigabit Ethernet
  • До 2 10 Gigabit Ethernet
• Активные аплинки процессорных модулей в обычном режиме:
  • 4 Gigabit Ethernet
  • 2 10 Gigabit Ethernet
• Поддержка конвертера TwinGig: Не поддерживается
• Типы оптики аплинков:
  • SFP (Gigabit Ethernet)
  • Оптика X2 (порты 10 Gigabit Ethernets)
• Поддержка SSO/NSF/ISSU: Поддерживается
• Возможности:
  • Предупреждения NSF
  • Hot Standby Router Protocol (HSRP)
  • SSO-Aware HSRP
  • Virtual Router Redundancy Protocol (VRRP)
  • Gateway Load Balancing Protocol (GLBP)
  • Быстрая конвергенция OSPF: возрастание SPF и подавлением LSA
  • Cisco Generic Online Diagnostics (GOLD)

Характеристики QoS:

• Аппаратные записи: 32,000
• Политики:
  • 8,000 входных
  • 8,000 выходных
• Иерархические политики:Поддерживается. политики микро-потоков с использованием NetFlow
• Количество очередей передачи: 4
• Максимальный размер очереди передачи: 2336 пакетов на каждую очередь передачи
• Динамический размер очереди: Не поддерживается
• Настраиваемая таблица классификации трафика: Не поддерживается
• Сопоставление IP-адреса заголовку MAC-адреса: Не поддерживается
• Модульная совместимость QoS: Не поддерживается
• DBL: функция предотвращения перегрузок: Поддерживается
• Объединение QoS: Поддержка на всех портах
• Ограничение скорости: На каждой очереди передачи
• Защита от широковещательного шторма: Аппаратная поддержка на всех портах
• Защита от многоадресного шторма: Аппаратная поддержка на всех портах
• Возможности:
  • Настройка QoS на каждом порте
  • Настройка QoS в каждой виртуальной сети
  • Строгий приоритет очередности
  • Код точки дифференцированных служб IP
  • Классификация и маркировка в зависимости от класса обслуживания (ToS) или DSCP
  • Классификация и маркировка в зависимости от полных заголовков 3 и 4 уровней
  • Входные и выходные политики в зависимости от заголовков 3 и 4 уровней
  • Нет снижения производительности для раздельный функций QoS
  • Интерфейс командной строки (CLI) Auto-QoS для развертывания VoIP

Характеристики управления:

• Поддержка USB: Не поддерживается
• Поддержка Compact Flash: Поддерживается, 64 МБ или 128 МБ
• Поддержка файловой системы FAT: Не поддерживается
• Возможности:
  • Один консольный порт и один IP-адрес позволяют управлять всеми возможностями системы
  • Программное управление конфигурацией, включающее локальное и удаленное хранение данных
  • Управление через CiscoWorks - программу сетевого управления для Windows, с возможностью настройки каждого порта и коммутатора, обеспечивая единый интерфейс управления для сетевой продукции Cisco - маршрутизаторов, коммутаторов, и концентраторов
  • Оборудование SNMP v1, v2, и v3, обеспечивающее единое управление
  • Консоль управления из командной строки, обеспечивающая детальное внеполосное управление
  • Отображение команд для раздельного наблюдения и решения проблем
  • Программный агент Remote Monitoring (RMON), поддерживающий 4 группы RMON (история, статистика, оповещения, и события) для расширенного управления трафиком, наблюдения, и анализа
  • Поддержка всех 9 групп RMON при использовании порта анализатора Cisco SwitchProbe (Switched Port Analyzer [SPAN]), который разрешает наблюдение за трафиком на одном порте, группе портов, или на всем коммутаторе с помощью сетевого анализатора или зонда RMON
  • Поддержка анализа, включая входной порт, выходной порт, и VLAN SPAN
  • Статистика NetFlow
  • Cisco Discovery Protocol v1, v2
  • Network Timing Protocol
  • Отслеживание маршрутов 2 уровня
  • Remote SPAN (RSPAN)
  • Макрос Cisco Smartports
  • Фильтрация списков доступа SPAN
  • Автоматическая настройка клиента Dynamic Host Configuration Protocol (DHCP)
  • Расширенная поддержка SNMP MIB
  • Оповещение о MAC-адресах
  • CiscoWorks LMS; включает CiscoWorks Resource Manager Essentials
  • CiscoView
  • RMON I и II

Характеристики безопасности:

• Записи безопасности: 32,000
• uRPF: Не поддерживается
• Управление политиками: Аппаратная поддержка
• 802.1X: Поддерживается
• Расширения 802.1X: Поддерживаются
• IP Source Guard, Dynamic ARP Inspection, DHCP Snooping: Поддерживаются

@@@

Таблица производительности коммутаторов серии Catalyst

Общая информация для управляющих модулей Catalyst 4000 series

Производитель: Cisco

@@@
