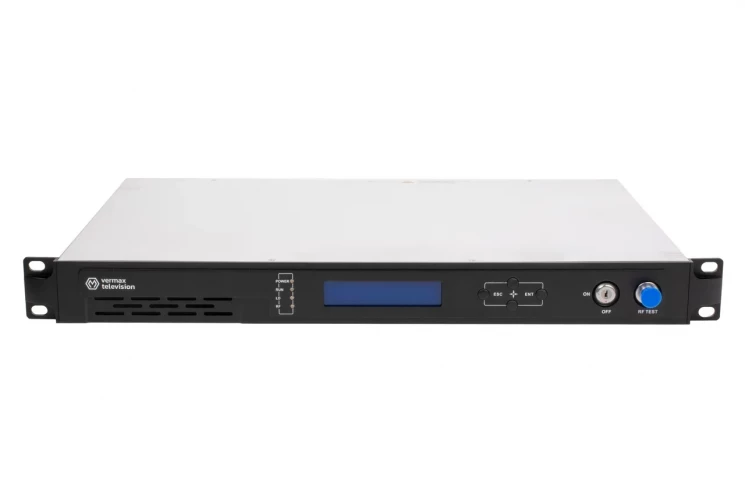

Передатчик оптический для сетей КТВ Vermax-HL-D1550-10 с прямой модуляцией
Категории: Передатчики оптические
| Склад |
|
в магазине СетиЛенд, купить НОВОЕ оборудование,, ПО ОПТОВЫМ ЦЕНАМ, Cisco, под проект, купить б/у оборудование,, на гарантии, доставка в Киргизию, Intel, ПО НИЗКИМ ЦЕНАМ, ДОСТАВКА В КРЫМ, Hp, с доставкой по Казахстану, С БОЛЬШОЙ СКИДКОЙ, С ДСОТАВКОЙ ПО РОССИИ, по выгодной цене, Dell, ПОД ЗАКАЗ
Сертификат соответствия OC-2-OT-0833
Поддерживает управление и мониторинг по SNMP-протоколу
Бюджетная серия оптических передатчиков с прямой модуляцией (AM direct modulation) лазера производства США.
Данный передатчик хорошо подходит для небольших оптических сетей в качестве альтернативы передатчику на длине волны 1310нм.
Vermax-HL-D1550-xx - Оптические передатчики серии Highlight 1550 Direct
Обеспечивают передачу как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала.
Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры с прямой модуляцией. Оптические передатчики Highlight 1550 Direct отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками. Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера и других параметров передатчика.
На передней панели передатчика располагается:
-
Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;
-
Кнопка выбора режима измерения;
-
F разъем тестовой точки входного RF сигнала;
-
Замок выключателя лазера;
-
Светодиодные индикаторы режимов работы.
На задней панели передатчика располагается:
-
Входной разъем RF сигнала;
-
Выходной оптический соединитель;
-
Разъем подключения сетевого кабеля питания;
-
RS232 порты (служебные).
- RJ-45 порт для удаленного управления и мониторинга
Технические характеристики:
|
Наименование |
Значение |
|
Диапазон входных частот для серии VERMAX-HL-D |
45-860 МГц |
|
Уровень входного RF сигнала |
72-88 дБмкВ |
|
Искажения CTB при 59 каналах PAL не хуже |
-65 дБ |
|
Искажения CSO при 59 каналах PAL не хуже |
-60 дБ |
|
Соотношение несущая / шум (C/N) |
>51 |
|
Неравномерность АЧХ |
±0.75 дБ |
| Диапазон работы AGC | ±5 дБ |
| Диапазон регулировки MGC | 0-10 дБ |
|
Входное сопротивление |
75 Ом |
|
Выходная оптическая мощность (в зависимости от модели) |
2, 4, 6, 8, 10 мВт |
|
Рабочая длина волны |
1550±10 нм |
|
Тип оптического соединителя |
SC/APC или FC/APC |
|
Оптический коэф. отражения по выходу |
>55 дБ |
|
RF коэф. отражения по входу |
>16 дБ |
|
Напряжение питания, потребляемая мощность |
220 В, 30 Вт |
|
Габаритные размеры, масса |
482×380×44 мм, 4 кг |
|
Диапазон рабочих температур |
0-45 °С |
