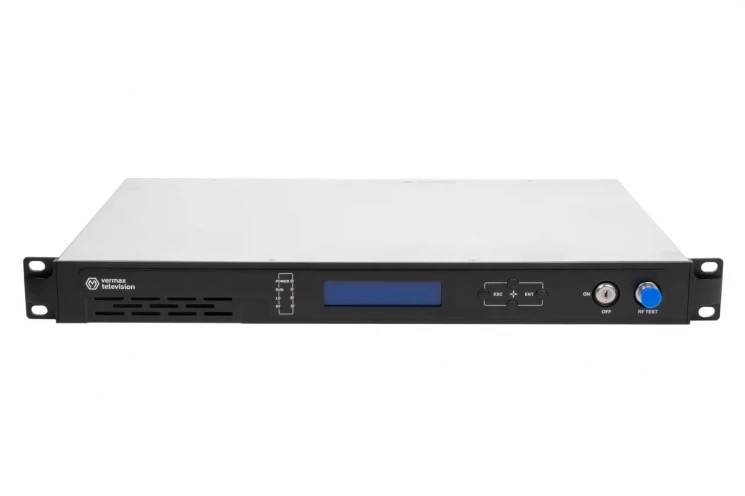

Передатчик оптический Vermax для сетей КТВ HL-1310, 20mW

Артикул: VERMAX-HL-1310-20
107 272

Категории: Передатчики оптические

Теги:

Характеристики
Склад
Склад Отгрузка в течнеие 1-3 дней - 33
Кондиция Товар новый Подробно

ПО ОПТОВЫМ ЦЕНАМ, в магазине СетиЛенд, купить НОВОЕ оборудование,, доставка в Киргизию, Cisco, под проект, ПО НИЗКИМ ЦЕНАМ, Intel, ДОСТАВКА В КРЫМ, Hp, ПОД ЗАКАЗ, по выгодной цене, Dell, с доставкой по Казахстану, С БОЛЬШОЙ СКИДКОЙ, купить б/у оборудование,, на гарантии, С ДСОТАВКОЙ ПО РОССИИ Гарантия 12 месяцев Производитель VERMAX
Обзор

Сертификат соответствия OC-2-OT-0833

Поддерживает управление и мониторинг по SNMP-протоколу по средствам прикладного ПО Vermax Network Management System (Vermax NMS)

HL-1310-xx - Оптические передатчики компании VERMAX серии Highlight 1310 обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel  (подразделение корпорации EMCORE) с оптической изоляцией и распределенной обратной  связью,которые специально разработаны для многоканальных видео приложений.Оптические передатчики Highlight 1310 отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками.Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.

На передней панели передатчика располагается:

  • Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;

  • Кнопка выбора режима измерения;

  • F разъем тестовой точки входного RF сигнала;

  • Замок выключателя лазера;

  • Регулятор входного аттенюатора;

  • Выключатель системы АРУ входного усилителя;

  • Светодиодные индикаторы режимов работы.

На задней панели передатчика располагается:

  • Входной разъем RF сигнала;

  • 1 оптический выход (SC или FC);

  • Разъем подключения сетевого кабеля питания
  • RS232 порты (служебные).

  • 2 блока питания

Технические характеристики:

Наименование

Значение

Диапазон входных частот для серии HL-1310

45-862 МГц

Уровень входного RF сигнала

72-88 дБмкВ (рекомендуемый уровень 80дБмкВ)

Диапазон АРУ (AGC)

±5дБ

Искажения CTB при 59 каналах PAL не хуже

-65 дБ

Искажения CSO при 59 каналах PAL не хуже

-60 дБ

Диапазон ручной регулировки входного сигнала

±8 дБ

Соотношение несущая / шум (C/N)

≥ 51дБ @-1dBm (см. график)

Неравномерность АЧХ

±0.75 дБ

Входное сопротивление

75 Ом

Выходная оптическая мощность (в зависимости от модели)

2, 4, 6, 8, 10, 12, 16, 20, 22, 26,28,30 мВт

Рабочая длина волны

1310 нм

Тип лазера

ORTEL (EMCORE)- высоколинейный DFB-лазер с оптической изоляцией и низким уровнем шумов

Тип оптического соединителя

SC/APC (по умолчанию) или FC/APC

Оптический коэф. отражения по выходу

>55 дБ

RF коэф. отражения по входу

>16 дБ

Управление

RJ-45 (SNMP и web)

Напряжение питания, потребляемая мощность

150-265 В, 30 Вт

Габаритные размеры

482×380×44 мм

Диапазон рабочих температур

0-50 °С

Вес

5 кг
