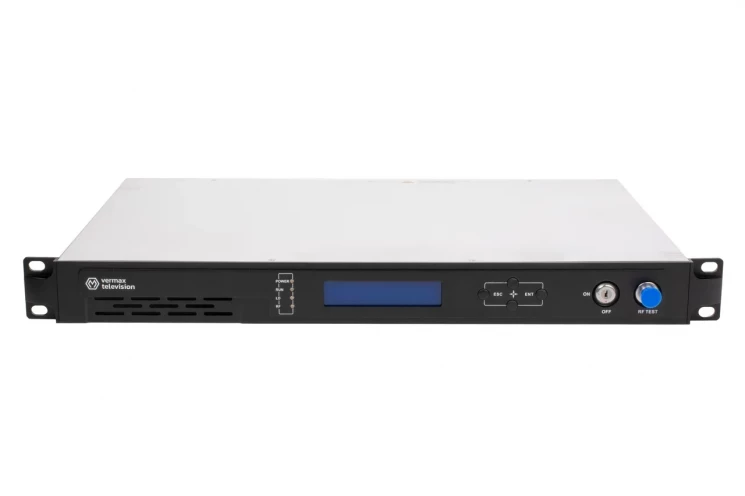

Передатчик оптический Vermax для сетей КТВ HL-1310, 12mW

Артикул: VERMAX-HL-1310-12
101 352

Категории: Передатчики оптические

Теги:

Характеристики
Склад
Наименование Значение Примечание
Диапазон входных частот для серии HL-1310 47-870 МГц
Уровень входного RF сигнала 72-88 дБмкВ  рекомендуемый уровень 80дБмкВ
Искажения CTB при 59 каналах PAL не хуже -67 дБ  550 МГц 59 аналоговых каналов  с уровнем сигнала 77 дБмкВ на канал 550-870 МГц 40 цифровых каналов  с уровнем синала 67 дБмкВ на канал
Искажения CSO при 59 каналах PAL не хуже -62 дБ до 550 МГц 59 аналоговых каналов с уровнем сигнала 77 дБмкВ на канал; 550-870 МГц 40 цифровых каналов с уровнем синала 67 дБмкВ на канал; Оптическая мощность приема 1 дБм
Диапазон АРУ (AGC) ±5 дБ
Диапазон MGC 0-15 дБ
Соотношение несущая / шум (C/N) ≥ 52 см. таблицу ниже до 550 МГц 59 аналоговых каналов с уровнем сигнала 77 дБмкВ на канал; 550-870 МГц 40 цифровых каналов с уровнем синала 67 дБмкВ на канал; Оптическая мощность приема 1 дБм
Неравномерность АЧХ ±0.75 дБ
Входное сопротивление 75 Ом
Рабочая длина волны 1310 нм
Тип лазера DFB ORTEL (EMCORE)- высоколинейный DFB-лазер с оптической изоляцией и низким уровнем шумов
Тип оптического соединителя SC/APC (по умолчанию) или FC/APC
Оптический коэф. отражения по выходу >45 дБ
RF коэф. отражения по входу >16 дБ
Управление RJ-45 (SNMP и web)
Напряжение питания, потребляемая мощность 220 В (48 В Опционально), 15 Вт
Габаритные размеры, масса 482×380×44 мм, 5,5 кг
Диапазон рабочих температур -5...+45 °С
Зависимость параметра C/N от потерь в оптической линии для оптики (для частотного плана 59 каналов PAL и при 10 км волокна в линии):
Оптические потери (дБ) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
VERMAX-HL-1310-4 53.4 53.0 52.6 52.2 51.8 51.4 51.1 50.5 49.8 48.9
VERMAX-HL-1310-6       54.5 54.0 53.5 53.0 52.0 51.0 50.0 49.0 48.5
VERMAX-HL-1310-8         54.1 53.7 53.2 52.6 51.9 51.1 50.2 49.2 48.0
VERMAX-HL-1310-10           54.5 54.0 53.0 52.5 52.0 51.0 50.0 49.5 49.0
VERMAX-HL-1310-12             56.0 55.0 54.0 53.0 52.0 51.0 50.0 49.0 48.4
Оптические потери (дБ) 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
VERMAX-HL-1310-14 56.0 55.0 54.0 53.0 52.0 51.0 50.0 49.5 48.5
VERMAX-HL-1310-16   55.5 54.5 53.5 52.5 52.0 51.0 50.0 49.0 48.5
VERMAX-HL-1310-18     54.5 54.0 53.5 53.0 52.0 51.0 50.0 49.0 48.0
VERMAX-HL-1310-20         54.0 53.0 52.0 51.5 51.0 50.0 49.5 49.0
VERMAX-HL-1310-22           53.5 52.5 52.0 51.5 51.0 50.0 49.5
Кондиция Товар новый Подробно

в магазине СетиЛенд, купить НОВОЕ оборудование,, Intel, Dell, ПОД ЗАКАЗ, купить б/у оборудование,, доставка в Киргизию, под проект, Cisco, на гарантии, С ДСОТАВКОЙ ПО РОССИИ, ДОСТАВКА В КРЫМ, ПО ОПТОВЫМ ЦЕНАМ, Hp, по выгодной цене, С БОЛЬШОЙ СКИДКОЙ, с доставкой по Казахстану, ПО НИЗКИМ ЦЕНАМ Гарантия 12 месяцев Производитель VERMAX
Доставка
Самовывоз, доставка курьером, доставка до нужной транспортной компании.
