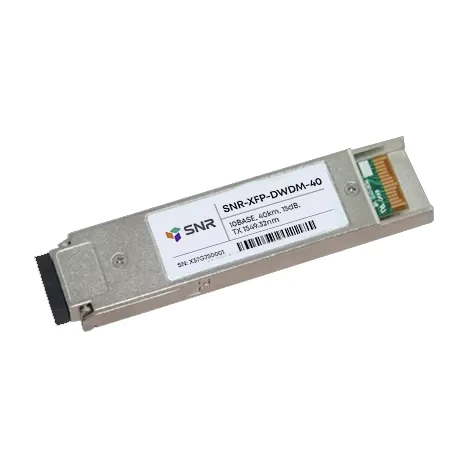

Модуль XFP DWDM оптический, дальность до 40км (15dB), 1549.32нм

Модули поддерживают технологию цифровой диагностики, которая позволяет в реальном времени отслеживать параметры работы устройства, такие как: рабочая температура, отклонение тока лазера, излучаемая оптическая мощность, принимаемая оптическая мощность, напряжение питания. Поддерживается система сигнализации о выходе параметров за пределы установленных допусков.

(Здесь была картинка)

Основные характеристики:

• 10GBASE Ethernet;
• поддерживает скорости 9.95Gb/s до 11.1Gb/s;
• поддержка «горячей» замены;
• максимальная дальность связи 40 км;
• DWDM EML лазер, не требующий дополнительного охлаждения;
• Duplex LC - connector;
• рассеиваемая мощность 3.5 Вт;
• поддержка функций цифровой диагностики;
• рабочая температура 0... 70 °C
• мощность излучения -1.. 3dBm
• чувствительность приемника -16dBm

Области применения:

• 10GBASE-ER/EW 10G Ethernet
• 1200-SM-LL-L 10G Fibre Channel
• SONET OC-192 IR-2
• SDH STM S-64.2b
• SONET OC-192 IR-3
• SDH STM S-64.3b
• ITU-T G.709

Канал Номер для заказа Частота, TGhz Длина волны, nm

 17    SNR-XFP-DWDM-40-17 191.7 1563.86 18    SNR-XFP-DWDM-40-18 191.8 1563.05 19    SNR-XFP-DWDM-40-19 191.9 1562.23 20    SNR-XFP-DWDM-40-20 192.0 1561.42 21    SNR-XFP-DWDM-40-21 192.1 1560.61 22    SNR-XFP-DWDM-40-22 192.2 1559.79 23    SNR-XFP-DWDM-40-23 192.3 1558.98 24    SNR-XFP-DWDM-40-24 192.4 1558.17 25    SNR-XFP-DWDM-40-25 192.5 1557.36 26    SNR-XFP-DWDM-40-26 192.6 1556.55 27    SNR-XFP-DWDM-40-27 192.7 1555.75 28    SNR-XFP-DWDM-40-28 192.8 1554.94 29    SNR-XFP-DWDM-40-29 192.9 1554.13 30    SNR-XFP-DWDM-40-30 193.0 1553.33 31    SNR-XFP-DWDM-40-31 193.1 1552.52 32    SNR-XFP-DWDM-40-32 193.2 1551.72 33    SNR-XFP-DWDM-40-33 193.3 1550.92 34    SNR-XFP-DWDM-40-34 193.4 1550.12 35    SNR-XFP-DWDM-40-35 193.5 1549.32 36    SNR-XFP-DWDM-40-36 193.6 1548.51 37    SNR-XFP-DWDM-40-37 193.7 1547.72 38    SNR-XFP-DWDM-40-38 193.8 1546.92 39    SNR-XFP-DWDM-40-39 193.9 1546.12 40    SNR-XFP-DWDM-40-40 194.0 1545.32 41    SNR-XFP-DWDM-40-41 194.1 1544.53 42    SNR-XFP-DWDM-40-42 194.2 1543.73 43    SNR-XFP-DWDM-40-43 194.3 1542.94 44    SNR-XFP-DWDM-40-44 194.4 1542.14 45    SNR-XFP-DWDM-40-45 194.5 1541.35 46    SNR-XFP-DWDM-40-46 194.6 1540.56 47    SNR-XFP-DWDM-40-47 194.7 1539.77 48    SNR-XFP-DWDM-40-48 194.8 1538.98 49    SNR-XFP-DWDM-40-49 194.9 1538.19 50    SNR-XFP-DWDM-40-50 195.0 1537.40 51    SNR-XFP-DWDM-40-51 195.1 1536.61 52    SNR-XFP-DWDM-40-52 195.2 1535.82 53    SNR-XFP-DWDM-40-53 195.3 1535.04 54    SNR-XFP-DWDM-40-54 195.4 1534.25 55    SNR-XFP-DWDM-40-55 195.5 1533.47 56    SNR-XFP-DWDM-40-56 195.6 1532.68 57    SNR-XFP-DWDM-40-57 195.7 1531.90 58    SNR-XFP-DWDM-40-58 195.8 1531.12 59    SNR-XFP-DWDM-40-59 195.9 1530.33 60    SNR-XFP-DWDM-40-60 196.0 1529.55 61    SNR-XFP-DWDM-40-61 196.1 1528.77

SNR-XFP-DWDM-40-xx, где xx - DWDM канал.

Использование CWDM и DWDM мультиплексоров/демультиплексоров позволяет получить 10G по одному волокну.

Список аналогичных продуктов других производителей

Cisco DWDM-XFP-60.61= 10GBASE-DWDM 1560.61 nm XFP (100-GHz ITU grid) 21 ITU ChannelCisco DWDM-XFP-59.79= 10GBASE-DWDM 1559.79 nm XFP (100-GHz ITU grid) 22 ITU ChannelCisco DWDM-XFP-58.98= 10GBASE-DWDM 1558.98 nm XFP (100-GHz ITU grid) 23 ITU ChannelCisco DWDM-XFP-58.17= 10GBASE-DWDM 1558.17 nm XFP (100-GHz ITU grid) 24 ITU ChannelCisco DWDM-XFP-56.55= 10GBASE-DWDM 1556.55 nm XFP (100-GHz ITU grid) 26 ITU ChannelCisco DWDM-XFP-55.75= 10GBASE-DWDM 1555.75 nm XFP (100-GHz ITU grid) 27 ITU ChannelCisco DWDM-XFP-54.94= 10GBASE-DWDM 1554.94 nm XFP (100-GHz ITU grid) 28 ITU ChannelCisco DWDM-XFP-54.13= 10GBASE-DWDM 1554.13 nm XFP (100-GHz ITU grid) 29 ITU ChannelCisco DWDM-XFP-52.52= 10GBASE-DWDM 1552.52 nm XFP (100-GHz ITU grid) 31 ITU ChannelCisco DWDM-XFP-51.72= 10GBASE-DWDM 1551.72 nm XFP (100-GHz ITU grid) 32 ITU ChannelCisco DWDM-XFP-50.92= 10GBASE-DWDM 1550.92 nm XFP (100-GHz ITU grid) 33 ITU ChannelCisco DWDM-XFP-50.12= 10GBASE-DWDM 1550.12 nm XFP (100-GHz ITU grid) 34 ITU ChannelCisco DWDM-XFP-48.51= 10GBASE-DWDM 1548.51 nm XFP (100-GHz ITU grid) 36 ITU ChannelCisco DWDM-XFP-47.72= 10GBASE-DWDM 1547.72 nm XFP (100-GHz ITU grid) 37 ITU ChannelCisco DWDM-XFP-46.92= 10GBASE-DWDM 1546.92 nm XFP (100-GHz ITU grid) 38 ITU ChannelCisco DWDM-XFP-46.12= 10GBASE-DWDM 1546.12 nm XFP (100-GHz ITU grid) 39 ITU ChannelCisco DWDM-XFP-44.53= 10GBASE-DWDM 1544.53 nm XFP (100-GHz ITU grid) 41 ITU ChannelCisco DWDM-XFP-43.73= 10GBASE-DWDM 1543.73 nm XFP (100-GHz ITU grid) 42 ITU ChannelCisco DWDM-XFP-42.94= 10GBASE-DWDM 1542.94 nm XFP (100-GHz ITU grid) 43 ITU ChannelCisco DWDM-XFP-42.14= 10GBASE-DWDM 1542.14 nm XFP (100-GHz ITU grid) 44 ITU ChannelCisco DWDM-XFP-40.56= 10GBASE-DWDM 1540.56 nm XFP (100-GHz ITU grid) 46 ITU ChannelCisco DWDM-XFP-39.77= 10GBASE-DWDM 1539.77 nm XFP (100-GHz ITU grid) 47 ITU ChannelCisco DWDM-XFP-38.98= 10GBASE-DWDM 1538.98 nm XFP (100-GHz ITU grid) 48 ITU ChannelCisco DWDM-XFP-38.19= 10GBASE-DWDM 1538.19 nm XFP (100-GHz ITU grid) 49 ITU ChannelCisco DWDM-XFP-36.61= 10GBASE-DWDM 1536.61 nm XFP (100-GHz ITU grid) 51 ITU ChannelCisco DWDM-XFP-35.82= 10GBASE-DWDM 1535.82 nm XFP (100-GHz ITU grid) 52 ITU ChannelCisco DWDM-XFP-35.04= 10GBASE-DWDM 1535.04 nm XFP (100-GHz ITU grid) 53 ITU ChannelCisco DWDM-XFP-34.25= 10GBASE-DWDM 1534.25 nm XFP (100-GHz ITU grid) 54 ITU ChannelCisco DWDM-XFP-32.68= 10GBASE-DWDM 1532.68 nm XFP (100-GHz ITU grid) 56 ITU ChannelCisco DWDM-XFP-31.90= 10GBASE-DWDM 1531.90 nm XFP (100-GHz ITU grid) 57 ITU ChannelCisco DWDM-XFP-31.12= 10GBASE-DWDM 1531.12 nm XFP (100-GHz ITU grid) 58 ITU ChannelCisco DWDM-XFP-30.33= 10GBASE-DWDM 1530.33 nm XFP (100-GHz ITU grid) 59 ITU Channel

Спецификация
