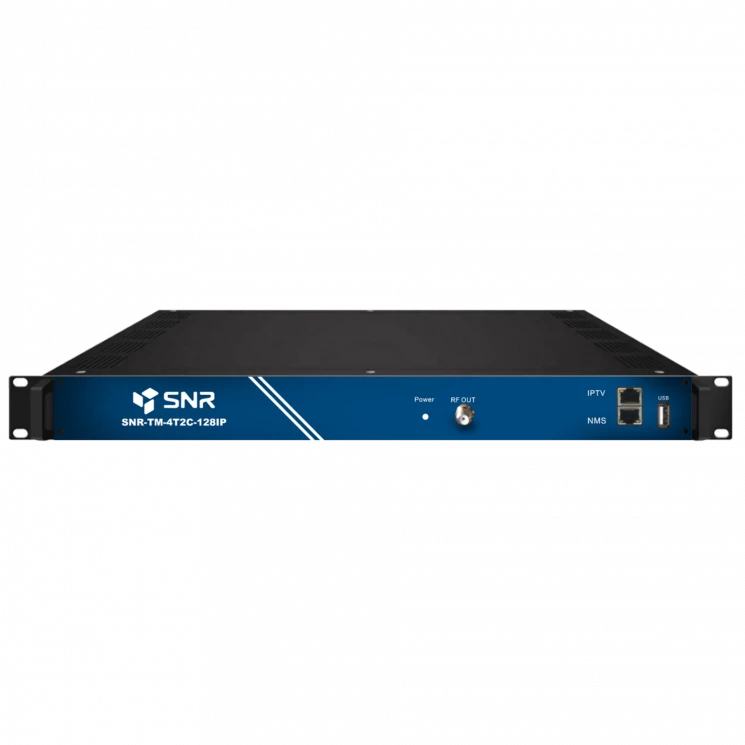

Профессиональный трансмодулятор SNR-TM-4T2C-128IP

Add to compare Add to favorites

Categories:

Specifications

Подробно

ХарактеристикиОбщиеВходВыходМультиплексор

на гарантии, под проект, по выгодной цене, ДОСТАВКА В КРЫМ, Hp, Dell, с доставкой по Казахстану, доставка в Киргизию, С БОЛЬШОЙ СКИДКОЙ, ПОД ЗАКАЗ, в магазине СетиЛенд, С ДСОТАВКОЙ ПО РОССИИ, ПО ОПТОВЫМ ЦЕНАМ, купить НОВОЕ оборудование,, ПО НИЗКИМ ЦЕНАМ, Intel, купить б/у оборудование,, Cisco

Стандарты ТВ-вещания	DVB-C/T/T2/S/S2/S2X и IPTV
Серия устройств	SNR-TM
Габариты, мм	482 х 300 х 44,5
Питание	AC 220 В ± 10%, 50 Гц
Тюнеры	4xDVB-T/T2/C/+ 4 Loop out с возможностью переключения
Входной диапазон частот, МГц	60~890 МГц
Максимальный входной битрейт, МБит/с	≤129
Интерфейсы	1 GbE порт, RJ-45, 1xUSB2.0 для TS файлов
Модуляция	16/32/64/128/256QAM и QPSK/8/16/32PSK
Ширина канала, МГц	6/7/8
MER	≥43
Выходной диапазон частот	50~ 960 МГц, шаг 1 кГц
Выходной уровень	-25~ -1 дБм (83 ~ 107 дБмкВ), шаг 0,1 дб
Символьная скорость,МС/с	5.000 ~ 7.000 (регулируется)
RF-выход	4 х DVB-C несмежных несущих, В пределах полосы в 40 МГц
IP-вещание	128SPTS/4MPTS
Max PID Remapping	256
Max simulcrypt CA	4
Кондиция	Товар новый
Производитель	SNR
Гарантия	12 месяцев
Склад	В наличии: 2 шт.

Overview

SNR-TM-4T2C-128IP — это профессиональный трансмодулятор для организации сетей кабельного телевидения. Он позволяет принять сигнал с 4 тюнеров DVB‑T/T2/C (с поддержкой Multi PLP) и сформировать 4 несмежных несущих QAM. Транспортный поток также можно принять или завещать через интерфейс TSoIP (до 128‑SPTS) по протоколам UDP или RTP. Дополнительно устройство оснащено двумя слотами под модули SNR-TM-2CI для приема сигналов стандарта DVB‑S/S2/S2X и USB 2.0 интерфейсом для вещания TS-файлов. Трансмодулятор обеспечивает адаптацию контента под различные каналы вещания, что делает его ключевым элементом современных гибридных сетей (CaTV, IPTV, эфирное ТВ). Идеален для операторов, которым требуется масштабируемое решение для преобразования сигнала, гибридного вещания или интеграции IP-технологий в существующие сети.Простая настройка через веб-интерфейс и модульная конструкция сокращают затраты на обслуживание и модернизацию.

Основные возможности:

Трансмодуляция сигналов: Преобразование между DVB-стандартами (4 тюнера DVB-T2 + 4 Loop входов → 4 независимых QAM несущих DVB-C/T) Опционально есть возможность заказать устройство с тюнерами DVB-S/S2/S2X для FTA-каналов
Работа с IP-потоками: 128 IP-входов (UDP/RTP) и до 128 SPTS-выходов для DVB-C / 4 MPTS-выхода для DVB-T.
Дескремблирование: 4 слота CAM/CI для расшифровки контента при покупке модулей SNR-TM-2CI 2-мя тюнерами DVB-S/S2/S2X (BISS, поддержка 2 сигналов T2MI при использовании двух модулей).
Управление: Веб-интерфейс для настройки параметров, переключения режимов вещания (IP-стримминг + DVB-C ↔ DVB-T), и обновления ПО.

Ключевые преимущества:

Универсальность: Поддержка спутниковых (DVB-S/S2/S2X), кабельных (DVB-C) и эфирных (DVB-T/T2) сигналов.
Интеграция IP и RF: Одновременная обработка IP-потоков (MPTS/SPTS) по протоколам UDP/RTP и классических RF-сигналов с мультиплексированием.
Точная обработка: Коррекция PCR, ремаппинг PID, фильтрация аудио/видео, редактирование PSI/SI-таблиц.
Дополнительные функции: Трансляция TS-потоков с USB-накопителя (FAT32), встроенный скремблер для DVB-C.

Принципиальная схема:

Технические характеристики:

Входные данные
	Шасси	4xDVB-T/T2/C/+ 4 Loop out с возможностью переключения 128 IP-входов (SPTS/MPTS) по UDP и RTP, RJ45, 1000 М/100 М, unicast/multicast Вещание 1 TS из файла по USB2.0
	Модуль SNR-TM-2CI	2xDVB-S/S2/S2X + Loop out, 2xCI Поддерживает 1*T2MI сигнал на модуль
Секция тюнеров
	Тюнеры с переключаемым режимом	DVB-C	Входной диапазон частот	60~890 МГц
			Стандарт	J.83A, J.83C, J.83B
			Модуляция	16/32/64/128/256 QAM
		DVB-T/T2	Входной диапазон частот	60~890 МГц
			Ширина канала	6/7/8 М
		DVB-S/S2/S2X	Входной диапазон частот	950 ~ 2150 МГц
			Символьная скорость	QPSK /8PSK /16APSK: 0,5 ~ 45 Мс/сек. 8APSK/ 32APSK: 0,5 ~ 40 Мс/сек.
			FEC	QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2- L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3- L, 32/45, 11/15, 7/9
			Модуляция	QPSK, 8PSK, 8APSK, 16APSK, 32APSK
			Максимальный входной битрейт	≤129 Мбит / с
			Дескремблирование
			CAM/CI	2 слота на модуль SNR-TM-2CI
			BISS	Режим 1, Режим E (расшифровка индивидуальной программы)
Мультиплексирование
Max PID Remapping		256 на входной канал
Функции		A/V PID-фильтрация
		Переназначение PID
		Точная настройка PCR
		Генерация и редактор PSI / SI
Скремблер (только DVB-C)
Max simulcrypt CA		4
Стандарт		ETR289, ETSI 101 197, ETSI 103 197
Подключение		Локальное / удаленное подключение
Модуляция
DVB-C	Стандарт	J.83A (DVB-C), J.83B
	MER	≥43 дБ
	Выходной диапазон частот	50~ 960 МГц, шаг 1 кГц
	Выходной уровень	-25~ -1 дБм (83 ~ 107 дБмкВ), шаг 0,1 дб
	Символьная скорость	5.000 ~ 7.000 Мс/с регулируется
	RF-выход	4 х DVB-C несмежных несущих, В пределах полосы в 40 МГц
	Модуляция	16/32/64/128/256 QAM
	Ширина канала	6/8 М
DVB-T	Стандарт	EN300744
	Режим FFT	2K
	Ширина канала	6М, 7М, 8М
	Модуляция	QPSK, 16QAM, 64QAM
	Защитный интервал	1/4, 1/8, 1/16, 1/32
	Кодовая скорость	1/2, 2/3, 3/4, 5/6, 7/8
	MER	≥42 дБ
	Выходной диапазон частот	50~ 960 МГц, шаг 1 кГц
	RF-выход	4 х DVB-C несмежных несущих, В пределах полосы в 40 МГц
IP-вещание
128 * SPTS-выходов через UDP и RTP, (RJ45, 1000M/100M) для режима DVB-C 4 * MPTS-выхода по UDP и RTP (RJ45, 1000M/100M) для режима DVB-T unicast/multicast
Система
Управление по WEB GUI NMS
Общая информация
Размеры		482 мм × 300 мм × 44,5 мм (Ш * Г * В)
Температура		0~45℃ (Эксплуатация); -20~80℃ (хранение)
Питание		AC: 220 В ±10%, 50/60 Гц
