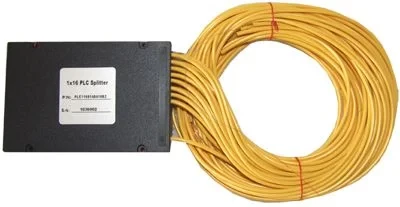

Делитель оптический планарный SNR-PLC-1x64

Склад

Тип PLC делителя 1×2 1×4 1×8 1×16 1×32 1×64 2×2 2×4 2×8 2×16 2×32 Рабочий диапазон 1260-1650nm Вносимые потери (dB) 4 7.4 10.5 13.7 16.7 21 4.2 7.8 11 14.2 17.5 Воспроизводимость (dB)* 0.4 0.6 0.8 1 1.2 1.8 0.6 1 1.2 1.5 1.8 Направленность (dB) 55 Возвратные потери (dB) 55 Зависимость вносимых потерь от изменения поляризации Polarization Depend Loss (PDL) 0.2 0.2 0.3 0.3 0.3 0.4 0.2 0.2 0.3 0.3 0.3 Зависимость вносимых потерь от изменения длины волны Wavelength Dependent Loss 0.5 Зависимость вносимых потерь от изменения температуры Temperature Dependent Loss 0.5 Тип оптического волокна Corning SMF-28e Рабочая температура (С) -40～85 Температура хранения (С) -40～85   оконцованные делители Тип PLC делителя 1×2 1×4 1×8 1×16 1×32 1×64 2×2 2×4 2×8 2×16 2×32 Рабочий диапазон 1260-1650nm Вносимые потери (dB) 4.1 7.7 11 14 16.7 21 4.3 8 11 14.5 17.5 Воспроизводимость (dB)* 4.6 7.9 11 14.2 17.2 21.5 4.7 8.3 12 14.7 18 Направленность (dB) 55 Возвратные потери (dB) UPC(min) 45 APC(min) 50 Зависимость вносимых потерь от изменения поляризации Polarization Depend Loss (PDL) 0.2 0.2 0.3 0.3 0.3 0.4 0.2 0.2 0.3 0.3 0.3 Зависимость вносимых потерь от изменения длины волны Wavelength Dependent Loss 0.5 Зависимость вносимых потерь от изменения температуры Temperature Dependent Loss 0.5 Тип оптического волокна Corning SMF-28e Рабочая температура (С) -40～85 Температура хранения (С) -40～85 * - под термином воспроизводимость понимается разброс вносимых потерь для одного и того же экземпляра изделия. Габаритные размеры    1×4 1×8 1×16 1×32 1×64 2×4 2×8 2×16 2×32 Безкорпусное исполнение (L) 45 60 60 45 60 (W) 4 7 12 4 7 (H) 4 4 4 4 4 Пластиковый корпус (L) 110 120 141 110 120 (W) 80 80 115 80 80 (H) 10 18 18 10 18 Стоечное исполнение 19", 1U   Планарные делители выполняются методами интегральной оптики. На кремниевой подложке химически осаждаются поочередно слои с материалами сердцевины и оболочки, после чего через маску вытравливается планарный волновод необходимой конфигурации, который также покрывается материалом отражающей оболочки. Так формируется планарный волновод с разветвлением (как правило, равномерным) оптической мощности 1:2. Устройства с большим количеством выходных портов формируются последовательным каскадированием делителей 1:2. В результате образуется практически оптическая микросхема, к которой присоединяются входные и выходные волокна. В таких конструкциях легче добиться точности деления мощности, а их спектральные характеристики практически не изменяются в широком диапазоне 1260÷1680 нм. Однако из-за круговой несимметричности канала PLC достаточно чувствительны к поляризации излучения, а отражения в местах соединения планарных и волоконных световодов могут быть выше, чем в сварных конструкциях.

Кондиция Товар новый Подробно ХарактеристикиХарактеристики

Разъемы	Без разъемов
Рабочий диапазон	1260-1650нм
Тип	PLC
Равномерный	Да
Вносимые потери dB	21
Воспроизводимость	1,8
Направленность	55
Возвратные потери	55
Количество выходов	64
Количество входов	1
Корпусные	Да
Тип оптического волокна	Corning SMF-28e
