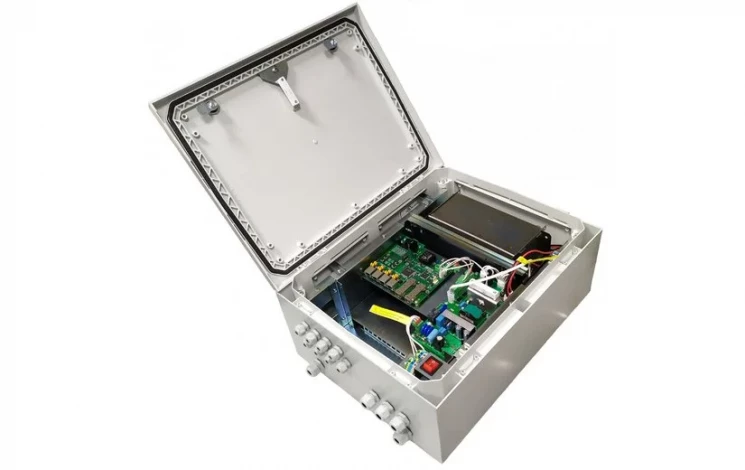

Многофункциональный гигабитный уличный управляемый коммутатор TFortis PSW-2G+UPS-Box

Коммутатор PSW-2G+UPS-Box — это многофункциональный гигабитный управляемый коммутатор в уличном исполнении со встроенным источником бесперебойного питания, встроенным оптическим кроссом и поддержкой PoE+, предназначенный для подключения 4-х видеокамер стандарта PoE+ (IEEE802.3at) мощностью до 60Вт. Суммарный бюджет мощности PoE – 160Вт.

Особенности

Корпус коммутатора изготовлен из поликарбоната, армированного стекловолокном. Материал и структура корпуса обеспечивают:

• максимальный индекс ударопрочности IK10
• 100% защиту от коррозии
• степень защиты от пыли и влаги IP66
• электроизоляцию 1.5кВ
• устойчивость к ультрафиолетовому излучению

Применение индустриальных электронных компонентов обеспечивает работу коммутатора в диапазоне температур от -60 до +50.

В состав изделия входят:

• Плата коммутатора
• Источник бесперебойного питания
• Подогреваемый отсек АКБ
• Две АКБ (12В, 12А*ч)
• Модули грозозащиты
• Оптический кросс
• Датчик вскрытия (геркон)
• Сухой контакт
• Релейный выход
• Клеммные зажимы 230В
• Выключатель

Встроенный ИБП

Коммутатор контролирует входное напряжение 230В. В случае отклонения его от нормы коммутатор переходит на питание от АКБ.

Отклонением от нормы является:

• Пропадание питания
• Напряжение ниже 180В или выше 260В (перекос фаз)
• Напряжение 400В (потеря нуля или ошибка подключения)

Важно! Переход на питание от АКБ происходит без перерыва в работе коммутатора.

В зависимости от суммарного потребления подключенных камер коммутатор автоматически производит расчет оставшегося времени бесперебойной работы. Информация об этом отправляется через протоколы Syslog, SNMP на сервер. Для мониторинга состояния коммутатора рекомендуется использовать бесплатное ПО TFortis Device Manager.

На этапе проектирования для оценки времени бесперебойной работы коммутатора можно воспользоваться таблицей:
