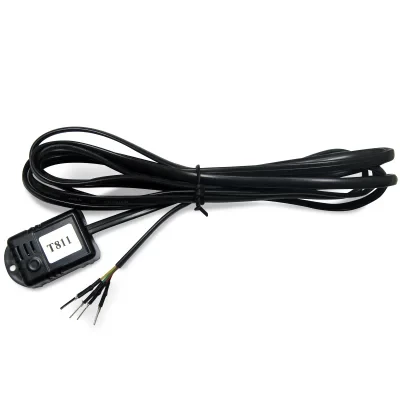

Датчик температуры, (T811), 2м

• Пластиковый корпус с прорезями;

• Должен устанавливаться внутри помещения без возможности попадания воды;

• На основе цифрового однокристального термометра TCN75A;

• Диапазон рабочих температур -40°C ... +125°C;

• Точность ±1,5°C в диапазоне -40°C ... +125°C;

• Цифровая шина стандарта I2C;

• Возможность установки адреса датчика самостоятельно;

• Неразъёмный провод длиной 2 м.

Датчики температуры (T811) предназначены для измерения температуры воздуха в помещении без возможности попадания воды на корпус датчика. Датчики выполнены в виде платы, установленной в пластиковом корпусе с прорезями. Датчики температуры подключаются к устройствам UniPing v3, NetPing 2/PWR-220 v3/ETH, NetPing 2/PWR-220 v2/SMS, NetPing 2/PWR-220 v4/SMS, NetPing 2/PWR-220 v12/ETH, NetPing 2/PWR-220 v13/GSM3G. Все датчики температуры подключаются параллельно друг другу, на одни и те же контакты. На корпусе каждого термодатчика указана модель датчика. Перед использованием датчика температуры необходимо установить адрес термодатчика самостоятельно. Адрес датчика температуры устанавливается путем извлечения платы термодатчика из корпуса и установкой в определенное положение механических переключателей (джамперов) при помощи отвертки, входящей в комплект устройства NetPing, или вручную.

К одному устройству NetPing среди подключенных датчиков температуры не должно быть термодатчиков с одинаковыми адресами!

К одному устройству NetPing можно подключить до восьми датчиков температуры (T811) со шлейфами максимальной длины до 10 метров для каждого датчика в отдельности. Используется топология «звезда» с устройством в центре и «лучами» по 10 метров к датчикам температуры.

Шлейф датчика температуры представляет собой четыре провода, передающих в цифровом виде информацию о температуре. Неразрывно связанный с датчиком шлейф имеет длину 2 метра. При необходимости можно удлинить шлейф термодатчика при помощи включенных друг в друга удлинителей шлейфа датчика RC, 4 м. Датчик выполнен на основе однокристального датчика температуры TCN75A.

Цветовая маркировка шлейфа датчика:

• Желтый — SC

• Зеленый — SD

• Красный — +5В

• Черный — GND
