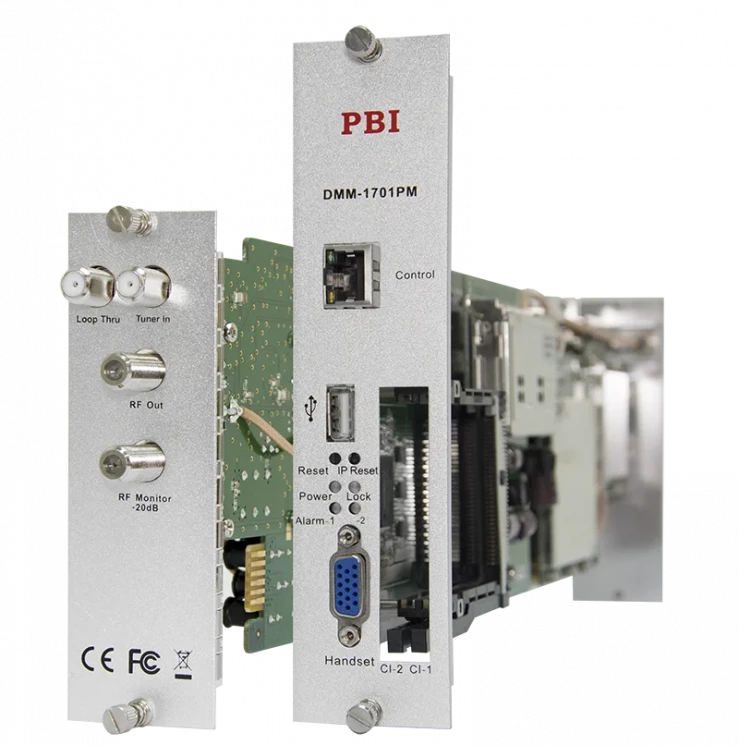

Модуль профессионального DVB-S/S2 приёмника и двойного аналогового модулятора PBI DMM-1701PM-04S2
Категории: Головные станции аналоговые PBI
| Склад |
|
||
| Кондиция | Товар новый | ||
| Подробно |
Характеристики
с доставкой по Казахстану, купить б/у оборудование,, на гарантии, в магазине СетиЛенд, ДОСТАВКА В КРЫМ, доставка в Киргизию, Cisco, ПО ОПТОВЫМ ЦЕНАМ, ПО НИЗКИМ ЦЕНАМ, по выгодной цене, купить НОВОЕ оборудование,, Intel, Hp, С БОЛЬШОЙ СКИДКОЙ, ПОД ЗАКАЗ, Dell, С ДСОТАВКОЙ ПО РОССИИ, под проект |
||
| Гарантия | 12 месяцев | ||
| Производитель | PBI |
DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.
Модуль DVB-S/S2 -> PAL D/K трансмодулятора DMM-1701PM-04S2 позволяет принять 2 транспондера DVB-S/S2, дескремблировать принятые транспортные потоки с помощью CAM-модулей, устанавливаемых в 2 CI слота, и сформировать 2 смежные аналоговые несущие со стандартом цветности PAL D/K. Поддерживаемые видеокодеки - MPEG-2 и H.264 с разрешением изображения SD либо HD. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики
| DVB-S/S2 демодулятор | |
| Количество и тип разъёмов | 1 x F female 75 Ом (вход) и 1 x F female 75 Ом (проходной выход, Loop) |
| Диапазон частот | 950...2150 МГц |
| Уровень входного сигнала | -25...-65 дБм |
| Символьная скорость (SR) | 1...45 Мсимв/с |
| Roll-off фактор | DVB-S: 0.35 DVB-S2: 0.2, 0.25, 0.35 |
| FEC | DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
| LNB питание | 0, 13 В, 18 В |
| LNB переключение Ku диапазона | 0/22 кГц |
| Поддержка DiSEqC | DiSEqC 1.0 |
| Аналоговый модулятор видео | |
| Стабильность несущей видео частоты |
VHF: △f ≤ 5 кГц UHF: △f ≤ 10 кГц |
| Глубина видео-модуляции | 77.5 ... 97.5% |
| Неравномерность АЧХ | ≤ 2 дБ |
| Дифференциальное усиление | ≤ 7 % |
| Дифференциальная фаза | ≤ 5° |
| Отношение сигнал/шум | ≥ 45 дБ |
| Задержка сигналов цветности/яркости | △τ ≤ 45 нс |
| Аналоговый модулятор аудио | |
| Девиация ЧМ несущей |
40 ... 160 кГц |
| Передаточное отношение аудио | 1,5 дБ (40 Гц ...15 кГц) |
| Total harmonic distortion (THD) | ≤ 1.2% (тон 1 кГц с ЧМ девиацией 60 кГц) |
| Отношение сигнал/шум | ≥ 55 дБ |
| Предыскажение аудио | 50 мкс |
| ВЧ выход | |
| Количество и тип разъёмов | 1 x F female 75 Ом (основной выход) и 1 x F female 75 Ом (тестовый выход -20 дБ) |
| Диапазон частот | 48 ... 860 МГц с шагом 10 кГц |
| Уровень выходного сигнала | 100 ± 3 дБмкВ на каждую несущую |
| Диапазон регулировки выходной мощности | 0 ... 18 дБ с шагом 1 дБ |
| Выходные возвратные потери |
VHF ≥ 12 дБ UHF ≥ 10 дБ |
| Общие характеристики | |
| Потребляемая мощность | 30 Вт |
| Рабочая температура | 0 ~ +45 ℃ |
| Температура хранения | -10 ~ +50 ℃ |
| Относительная влажность | 20 ~ 90 %, без конденсата |
