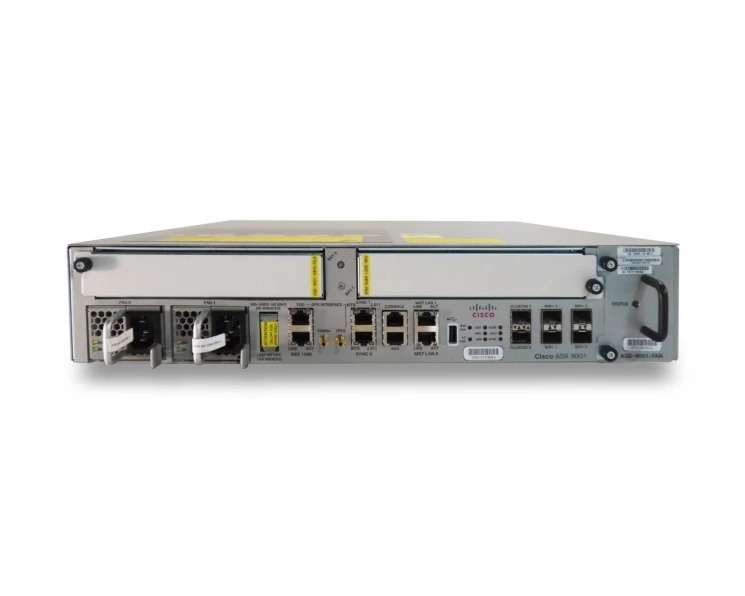

Маршрутизатор Cisco ASR-9001-S (с пропускной способностью 120Гбит/с)

Функционал и сценарии применения Cisco ASR9000

Архитектура Cisco ASR9000

• с предустановленной лицензией A9K-9001-120G-LIC;

• полная пропускная способность 120Gbps, аналогичность функционала ASR-9001;

• возможность использовать все порты (активны);

Маршрутизатор Cisco ASR-9001-S принадлежит к Cisco ASR9000 серии, он представляет собой компактный маршрутизатор для провайдеров которым требуется высокая ёмкость на границе сети и обладает пропускной способностью 120Gbps, 90Mpps, неблокируемой полнодуплексной ёмкостью коммутационной матрицы, умещая всё это в 2RU конструктиве. Базируясь на таком же софте как и старшие собратья по Cisco ASR 9000 Series, маршрутизатор Cisco ASR 9001 предоставляет функционал и сервисы доступные на платформах этой серии, позволяя стандартизировать сервисы более высокого уровня для сети в рамках устройств использующих ту же операционную систему - Cisco IOS XR. Cisco ASR-9001 имеет встроенный Route Switch Processor (RSP) и два модульных отсека, в которые устанавливаются модули Modular Port Adapters (MPA) с 1GE, 10GE, и 40GE интерфейсами. Основное шасси обладает четырьмя встроенными 10GE Enhanced Small Form-Factor Pluggable (SFP+) портами, GPS входом для stratum-1 синхронизации, Building Integrated Timing Supply (BITS) портами, а так же портами управления.

Маршрутизаторы Cisco ASR 9000 серии обладают непревзойдённой масштабируемостью, гибкостью сервисов и высокой доступностью в транспортных сетях Carrier Ethernet. Устройства, как мы уже знаем, работают под управлением Cisco IOS XR Software, инновационной самовосстанавливающейся, распределённой операционной системой разработанной для обеспечения беспрерывного доступа. Эта же ОС используется в маршрутизаторах Cisco CRS Carrier Routing System, ведущем на, данный момент, решении для провайдерского ядра. Cisco IOS XR позволяет организовать сквозное IP/MPLS решение под требования провайдера, снижая сложность внедрения и управления распределёнными системами, при условии что данные системы так же управляются Cisco IOS XR.

Cisco ASR 9000 Series Carrier Ethernet приложения включают в себя такие бизнес сервисы как Layer 2 and Layer 3 VPN (L2VPN and L3VPN), IPTV, Content Delivey Networks (CDNs), mobile backhaul transport networks, и broadband network gateway (BNG). Поддерживаюся функции включая Ethernet Services; L2VPN; IPv4, IPv6, и L3VPN; Layer 2 и Layer 3 multicast; IP over dense wavelength-division multiplexing (IPoDWDM), Synchronous Ethernet (SyncE), Ethernet operations, administration, and maintenance (EOAM) и MPLS OAM, Layer 2 и Layer 3 access control lists (ACLs), hierarchical quality of service (HQoS), MPLS Traffic Engineering Fast Reroute (MPLS TE-FRR), Multichassis Link Aggregation (MC-LAG), Integrated Routing and Bridging (IRB) и Cisco Nonstop Forwarding (NSF), а так же Nonstop Routing (NSR).

Встроенный RSP имеет 8GB оперативной памяти и способен загрузить несколько миллионов маршрутов, что делает Cisco ASR 9001 полезным в качестве выделенного route-reflector устройства.

Основные особенности ASR-9001-S

Функционал

Польза

Масштабируемая матрица

Создана для поддержки 1/10/40 Gigabit скоростей  в 2RU конструктивеОбеспечивает масштабируемость на будущее для защиты инвестиций

Интегрированные порты

Четыре 10 GE services-enabled SFP+ порта

Встроенный RSP c 8GB RAM

Управляется операционной системой carrier-класса Cisco IOS XR, ёмкость памяти позволяет выступать в качестве route-reflector устройства.

Архитектура уровня распределённого форвардинга

Allows MPA cards to support independent forwarding for enhanced performance and scale Поддерка независимого форвардинга для  интерфейсных модулей, улучшенная производительность и масштабируемость

Порты расширения уровня управления

Два 10G out-of-band Ethernet порта с поддержкой Технологии Network Virtualization (nV) для кластерных приложений требующих высокой доступности

Аппаратная поддержка IEEE 1588

Возможность эффективной и надёжной синхронизации в пакетной сети

Два независимых входасинхронизации: BITS и Synchronization Supply Unit (SSU) with DOCSIS® Timing Interface (DTI)

Offers redundant, centralized network synchronization support Предоставляет отказоустойчивую централизованную сетевую поддержку синхронизации

GPS

Опция для Stratum-1 синхронизации

Встроенный USB memory (eUSB) порт

Доступ к flash-накопителям для загрузки ПО и восстановления

LED индикаторы передней панели

Визуальное отображение статуса RSP (active или standby), системы питания, активности накопителя USB и жёсткого диска

Порты управления

Доступ к консоли ситемы

Блоки питания

БП AC или DC с возможностью резервирования
