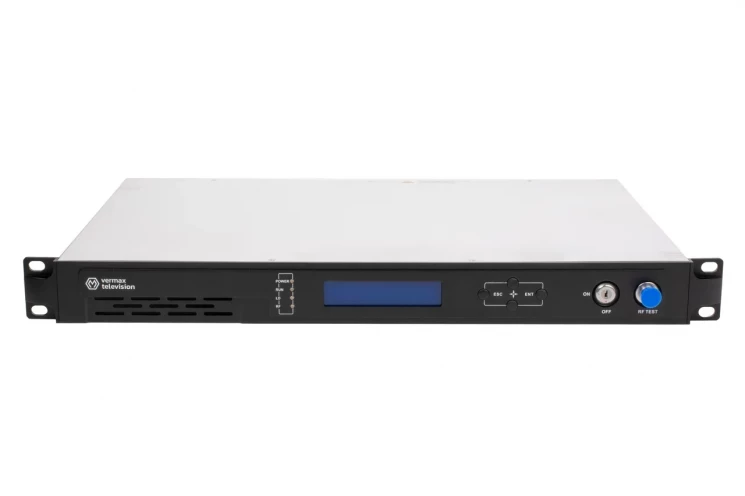

Передатчик оптический Vermax для сетей КТВ HL-1310, 24mW

Артикул: VERMAX-HL-1310-24
Оптический передатчик КТВ, 1310nm, 24mW.
97 406

Категории: Передатчики оптические Vermax

Теги:

Характеристики
Склад Под заказ
Кондиция Товар новый
Подробно
Характеристики
MGC диапазон, дБ0...15
Рабочая температура, °С-5 ... +45
Напряжение питания, В135-265 (DC 48В Опционально)
Габариты, мм483 x 380 x 44
Количество оптических выходов, шт1
Вес, кг5,5
CNR, дБ52
Температура хранения, °С-20 ... +65
AGC диапазон, дБ± 5
Оптический разъемSC/APC
Обратные потери, дБ45
КомплектацияУстройство, кабель питания, инcтрукция
Рабочая полоса частот, МГц47-870
Потребляемая мощность, Вт15
Длина волны1310(±20)
Входное сопротивление, Ом75
Возвратные потери, дБ16
Неравномерность, дБ±0.75
Выходная оптическая мощность, мВт24
CSO, дБ62
CTB, дБ67
Относительная влажность (%)5%...95%
Входной уровень, дБмкВ75-85
Режим оптической модуляцииПрямая амплитудная модуляция
Тип лазераDFB (Ortel)
Сетевой интерфейсRJ-45, RS-232


ДОСТАВКА В КРЫМ, купить б/у оборудование,, Intel, ПО НИЗКИМ ЦЕНАМ, ПОД ЗАКАЗ, Dell, под проект, с доставкой по Казахстану, на гарантии, Hp, купить НОВОЕ оборудование,, доставка в Киргизию, Cisco, С БОЛЬШОЙ СКИДКОЙ, С ДСОТАВКОЙ ПО РОССИИ, ПО ОПТОВЫМ ЦЕНАМ, по выгодной цене, в магазине СетиЛенд Гарантия 12 месяцев Производитель Vermax
Обзор

Сертификат соответствия OC-2-OT-0833

Поддерживает управление и мониторинг по SNMP-протоколу по средствам прикладного ПО Vermax Network Management System (Vermax NMS)

HL-1310-xx - Оптические передатчики компании VERMAX серии Highlight 1310 обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel  (подразделение корпорации EMCORE) с оптической изоляцией и распределенной обратной связью,которые специально разработаны для многоканальных видео приложений.Оптические передатчики Highlight 1310 отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками.Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.

На передней панели передатчика располагается:

  • Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;

  • Кнопка выбора режима измерения;

  • F разъем тестовой точки входного RF сигнала;

  • Замок выключателя лазера;

  • Регулятор входного аттенюатора;

  • Выключатель системы АРУ входного усилителя;

  • Светодиодные индикаторы режимов работы.

На задней панели передатчика располагается:

  • Входной разъем RF сигнала;

  • 1 оптический выход (SC или FC);

  • Разъем подключения сетевого кабеля питания
  • RS232 порты (служебные).

  • 2 блока питания

Технические характеристики:

Наименование

Значение

Диапазон входных частот для серии HL-1310

45-860 МГц

Уровень входного RF сигнала

80 дБмкВ

Искажения CTB при 59 каналах PAL не хуже

-67 дБ

Искажения CSO при 59 каналах PAL не хуже

-61 дБ

Диапазон ручной регулировки входного сигнала

±8 дБ

Диапазон ручной регулировки системы АРУ

±8 дБ

Соотношение несущая / шум (C/N)

см. график

Неравномерность АЧХ

±0.75 дБ

Входное сопротивление

75 Ом

Выходная оптическая мощность (в зависимости от модели)

2, 4, 6, 8, 10, 12, 16, 20, 22 мВт

Рабочая длина волны

1310 нм

Тип оптического соединителя

SC/APC (по умолчанию) или FC/APC

Оптический коэф. отражения по выходу

>55 дБ

RF коэф. отражения по входу

>16 дБ

Напряжение питания, потребляемая мощность

220 В, 40 Вт

Габаритные размеры, масса

482×380×44 мм, 4 кг

Диапазон рабочих температур

0-50 °С

Доставка
Самовывоз, доставка курьером, доставка до нужной транспортной компании.
