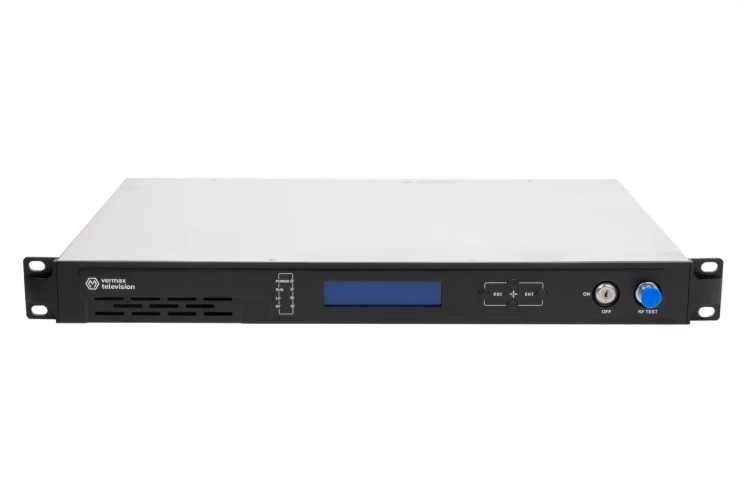

Передатчик оптический Vermax для сетей КТВ HL-1310, 10mW

Артикул: VERMAX-HL-1310-10
Оптический передатчик КТВ, 1310nm, 10mW.
69 598

Категории: Передатчики оптические Vermax

Теги:

Характеристики
Склад Под заказ
Кондиция Товар новый
Подробно
Характеристики
Рабочая полоса частот, МГц47-870
Рабочая температура, °С-5 ... +45
Напряжение питания, В135-265 (DC 48В Опционально)
Габариты, мм483 x 380 x 44
Количество оптических выходов, шт1
Вес, кг5,5
CNR, дБ52
Температура хранения, °С-20 ... +65
AGC диапазон, дБ± 5
Входной уровень, дБмкВ75-85
Оптический разъемSC/APC
Обратные потери, дБ45
КомплектацияУстройство, кабель питания, инcтрукция
Потребляемая мощность, Вт15
MGC диапазон, дБ0...15
Длина волны1310(±20)
Входное сопротивление, Ом75
Возвратные потери, дБ16
Неравномерность, дБ±0.75
CSO, дБ62
CTB, дБ67
Относительная влажность (%)5%...95%
Режим оптической модуляцииПрямая амплитудная модуляция
Тип лазераDFB (Ortel)
Выходная оптическая мощность, мВт10
Сетевой интерфейсRJ-45, RS-232


с доставкой по Казахстану, в магазине СетиЛенд, С ДСОТАВКОЙ ПО РОССИИ, ДОСТАВКА В КРЫМ, С БОЛЬШОЙ СКИДКОЙ, ПО НИЗКИМ ЦЕНАМ, Intel, под проект, Hp, Cisco, ПОД ЗАКАЗ, Dell, доставка в Киргизию, на гарантии, по выгодной цене, ПО ОПТОВЫМ ЦЕНАМ, купить НОВОЕ оборудование,, купить б/у оборудование, Гарантия 12 месяцев Производитель Vermax
Обзор

Сертификат соответствия OC-2-OT-0833

Поддерживает управление и мониторинг по SNMP-протоколу по средствам прикладного ПО Vermax Network Management System (Vermax NMS)

HL-1310-xx - Оптические передатчики компании VERMAX серии Highlight 1310 обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel (подразделение корпорации EMCORE) с оптической изоляцией и распределенной обратной связью, которые специально разработаны для многоканальных видео приложений. Оптические передатчики Highlight 1310 отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками. Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.

На передней панели передатчика располагается:

  • Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;

  • Кнопка выбора режима измерения;

  • F-разъем тестовой точки входного RF сигнала;

  • Замок выключателя лазера;

  • Регулятор входного аттенюатора;

  • Выключатель системы АРУ входного усилителя;

  • Светодиодные индикаторы режимов работы.

На задней панели передатчика располагается:

  • Входной разъем RF сигнала;

  • 1 оптический выход (SC или FC);

  • Разъем подключения сетевого кабеля питания
  • RS232 порты (служебные).

  • 2 блока питания

Технические характеристики:

Наименование

Значение

Примечание
Храктеристики ВЧ части

Диапазон входных частот для серии HL-1310

47-870 МГц



Уровень входного RF сигнала

75-85 дБмкВ  рекомендуемый уровень 80дБмкВ
Именданс входа RF -20±1 дБ
Тестовых входной порт -20±1 дБ

Искажения CTB при 59 каналах PAL не хуже

-67 дБ

550 МГц 59 аналоговых каналов  с уровнем сигнала 77 дБмкВ на канал

550-870 МГц 40 цифровых каналов  с уровнем синала 67 дБмкВ на канал

Искажения CSO при 59 каналах PAL не хуже

-62 дБ

до 550 МГц 59 аналоговых каналов с уровнем сигнала 77 дБмкВ на канал;

550-870 МГц 40 цифровых каналов с уровнем синала 67 дБмкВ на канал;

Оптическая мощность приема 1 дБм

Диапазон АРУ (AGC)

±5 дБ



Диапазон РРУ (MGC)

0-15 дБ



Соотношение сигнал/шум (C/N)

≥ 52 см. таблицу ниже

до 550 МГц 59 аналоговых каналов с уровнем сигнала 77 дБмкВ на канал;

550-870 МГц 40 цифровых каналов с уровнем синала 67 дБмкВ на канал;

Оптическая мощность приема 1 дБм

Неравномерность АЧХ

±0.75 дБ



Входное сопротивление

75 Ом


Характеристики оптической части

Рабочая длина волны

1310 нм



Тип лазера

DFB ORTEL (EMCORE)- высоколинейный DFB-лазер с оптической изоляцией и низким уровнем шумов

Тип оптического соединителя

SC/APC (по умолчанию) или FC/APC


Обратные потери

>45 дБ



RF коэф. отражения по входу

>16 дБ



Управление

RJ-45 (SNMP и web)

Напряжение питания, потребляемая мощность

220 В (48 В Опционально), 15 Вт



Габаритные размеры, масса

482×380×44 мм, 5,5 кг



Диапазон рабочих температур

-5...+45 °С
