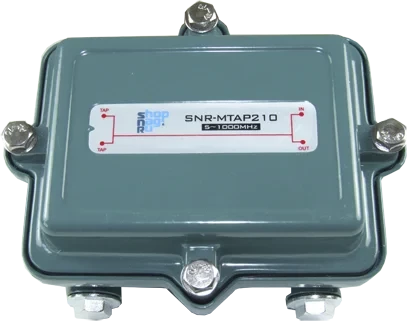

Ответвитель магистральный SNR-MTAP210 на 2 отвода
| Склад | В наличии: 1 000+ шт. | ||||||||
| Кондиция | Товар новый | ||||||||
| Гарантия | 12 месяцев | ||||||||
| Подробно |
|
||||||||
| Производитель | SNR | ||||||||
Магистральные ответвители SNR предназначены для разветвления телевизионного сигнала в диапазоне 5…1000 МГц на 2 (3) направления.
Ответвители выполнены в герметичном корпусе и предназначены для наружной установки. Самоцентрирующийся зажим позволяет осуществить надежное крепление при использовании в воздушных линиях и в вертикальных установках без необходимости покупки угловых переходов.
Полностью герметичные литые корпуса обеспечивают долговечность элементов и электромагнитную защиту. Магистральные разъемы 5/8" с оцинкованными поверхностями отлично защищены от коррозии и других вредных влияний среды. Разъемы рассчитаны на проход больших токов питания. Внутри корпуса находится пластмассовая крышка, защищающая электронную плату от случайных повреждений элементов.
(Здесь была картинка)
Технические характеристики ответвителя на 1 направление:
| Параметр | Значение | |||||||
| Вносимые потери, dB | IN-TAP | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| неравномерность | ±1.5 | |||||||
| Вносимые потери IN-OUT, dB | 5?65MHz | ?4.0 | ?3.3 | ?2.5 | ?2.3 | ?2.0 | ?2.0 | ?1.7 |
| 65?550MHz | ?4.0 | ?3.3 | ?2.5 | ?2.3 | ?2.0 | ?2.0 | ?1.5 | |
| 550?750MHz | ?4.5 | ?3.7 | ?2.9 | ?2.7 | ?2.5 | ?2.5 | ?2.0 | |
| 750?1000MHz | ?4.5 | ?3.7 | ?2.9 | ?2.7 | ?2.5 | ?2.5 | ?2.0 | |
| Развязка TAP-OUT, dB | 5?65MHz | ?22 | ?22 | ?22 | ?26 | ?26 | ?26 | ?30 |
| 65?550MHz | ?22 | ?22 | ?22 | ?26 | ?26 | ?26 | ?30 | |
| 550?750MHz | ?18 | ?20 | ?20 | ?22 | ?22 | ?26 | ?28 | |
| 750?1000MHz | ?18 | ?20 | ?20 | ?22 | ?22 | ?24 | ?24 | |
| Развязка TAP-TAP, dB | 5?65MHz | ?22 | ||||||
| 65?550MHz | ?30 | |||||||
| 550?750MHz | ?22 | |||||||
| 750?1000MHz | ?20 | |||||||
| Коэффициент отражения, dB | 5?65MHz | ?14 | ||||||
| 65?550MHz | ?16 | |||||||
| 550?750MHz | ?14 | |||||||
| 750?1000MHz | ?14 | |||||||
| Неравномерность, dB | ±1.0 | |||||||
| Экранировка, dB | ?100 | |||||||
| Отношение сигнал/шум | ?66 | |||||||
| Максимальный транзитный ток, A | 6, 10 | |||||||
| Дистанционное питание, V | 60 (50Hz) | |||||||
| Тип разъемов | 5/8" | |||||||
