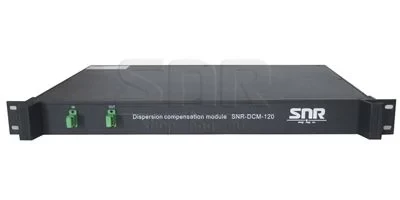

Компенсатор дисперсии 60км (-985пс/нм)

К сравнению В избранное

Категории: DWDM

Теги:

Характеристики

Тип оборудования

Компенсатор дисперсии

Склад

Под заказ

Кондиция

Товар новый

Гарантия

12 месяцев

Подробно

Общие
Расстояние компенсации	60
Тип DCM	Fiber
Диапазон рабочих длин волн, нм	от 1525 до 1565
Усредненная хроматическая дисперсия, пс/нм	-985±26
Вносимые потери (без учета коннекторов), dB	7,5
Обратные потери, dB	UPC: > 45 APC: > 60
Тип оптических коннекторов	SC/APC (SC/UPC, FC/UPC, FC/APC под заказ)

Техническая спецификация (Datasheet)

Сертификат ЕАС

Производитель

SNR

Обзор

Стандартное SMF волокно (ITU G.652) в C-диапазоне длин волн имеет фактор дисперсии 17пс/нм*км. Это является главным ограничением для организации длинных оптических линий. С ростом скорости передачи данных дисперсия в большей степени влияет на фронт импульса. Тем самым передача данных на скорости 10Gb/s осложняется на расстояния более 80-100км в G.652 стандарте оптического волокна.

Серия компенсаторов дисперсии SNR-DCM позволяет восстановить фронт импульсов. При изготовлении устройств используется технология производства оптических волокон с отрицательным значением хроматической дисперсии в диапазоне длин волн 1525÷1565нм.

Основные особенности:

Широкий рабочий диапазон длин волн (1525..1565нм);
Малые вносимые потери;
Полностью пассивная система;
Исполнение: 1U 19".

Основные технические характеристики:

Диапазон рабочих длин волн, нм	1525..1565
Усредненная хроматическая дисперсия на длине волны 1545нм, пс/нм	-985±26
Вносимые затухания, dB	7.5
Эквивалентная длина оптического волокна, км	60
Обратные потери, dB	UPC: > 45 APC: > 60
Поляризационная модовая дисперсия, пс	0.6
Габаритные размеры	1U 19'' (486.6x300x43.2мм)
Тип оптических коннекторов	SC/APC (SC/UPC, FC/UPC, FC/APC под заказ)
Рабочая температура, °С	от -10 до +70
Температура хранения,°С	от -40 до +85

Область применения:

Многоканальные 10G/40G DWDM системы;
Сети CATV (работающие на С-диапазоне длин волн);
Волоконно-оптические системы дальней связи.
