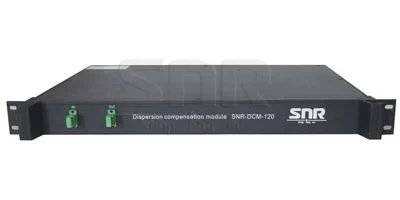

Компенсатор дисперсии 40км (-658пс/нм)
Категории: Компенсаторы дисперсии, DWDM
| Склад | Под заказ | ||||||||||||||||
| Кондиция | Товар новый | ||||||||||||||||
| Гарантия | 12 месяцев | ||||||||||||||||
| Подробно |
|
||||||||||||||||
| Производитель | SNR | ||||||||||||||||
Стандартное SMF волокно (ITU G.652) в C-диапазоне длин волн имеет фактор дисперсии 17пс/нм*км. Это является главным ограничением для организации длинных оптических линий. С ростом скорости передачи данных дисперсия в большей степени влияет на фронт импульса. Тем самым передача данных на скорости 10Gb/s осложняется на расстояния более 80-100км в G.652 стандарте оптического волокна.
Серия компенсаторов дисперсии SNR-DCM позволяет восстановить фронт импульсов. При изготовлении устройств используется технология производства оптических волокон с отрицательным значением хроматической дисперсии в диапазоне длин волн 1525÷1565нм.
Основные особенности:
- Широкий рабочий диапазон длин волн (1525..1565нм);
- Малые вносимые потери;
- Полностью пассивная система;
- Исполнение: 1U 19".
Основные технические характеристики:
| Диапазон рабочих длин волн, нм | 1525..1565 |
| Усредненная хроматическая дисперсия на длине волны 1545нм, пс/нм | -658±20 |
| Вносимые затухания, dB | 5.85 |
| Эквивалентная длина оптического волокна, км | 40 |
| Обратные потери, dB | UPC: > 45 APC: > 60 |
| Поляризационная модовая дисперсия, пс | 0.5 |
| Габаритные размеры | 1U 19'' (486.6x300x43.2мм) |
| Тип оптических коннекторов | SC/APC (SC/UPC, FC/UPC, FC/APC под заказ) |
| Рабочая температура, °С | от -10 до +70 |
| Температура хранения,°С | от -40 до +85 |
Область применения:
- Многоканальные 10G/40G DWDM системы;
- Сети CATV (работающие на С-диапазоне длин волн);
- Волоконно-оптические системы дальней связи.
