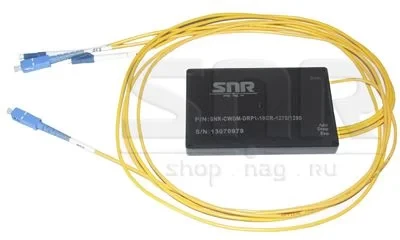

Модуль Add/Drop SNR-CWDM-10GR-OADM1-1270/1290

Обычно диапазон 1270-1290нм не используют в CWDM-системах из-за большой величины затухания на этих несущих, но когда все длины волн из диапазона 1310-1610нм уже заняты, можно воспользоваться каналами 1270/1290нм, например, для организации дополнительного 9-канала на одном оптическом волокне.

Каналы 1270/1290нм часто применяют и просто из-за экономии средств при организации 10G линков, т.к. в диапазоне 1270-1330нм цена таких вставок существенно ниже. Объясняется это просто, в стандарте волокна G.652 наименьшее значение хроматической дисперсии находится как раз в этом диапазоне, поэтому в этой области длин волн возможно изготовление 10G-модулей на основе DFB-лазера, который существенно дешевле EML.

Основные характеристики:

• Оптические интерфейсы поддерживают все протоколы в диапазоне от 30 Мбит/с до 10 Гбит/с;
• Низкая стоимость по сравнению с DWDM технологией;
• Исполнение в пластиковом боксе, пригодном для установки в оптические муфты, с оптическими портами Add/Drop типа LC/UPC, Com/Express типа SC/UPC.
  По желанию заказчика возможно изготовление любой конфигурации.

Основные технические характеристики:

Схема практического применения:
