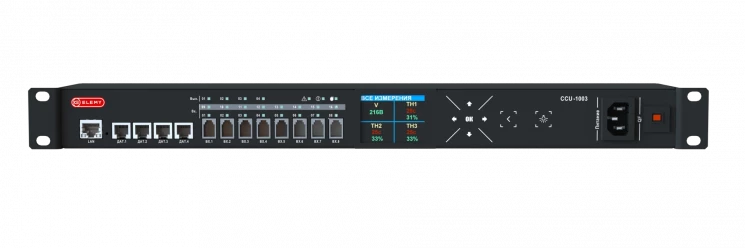

Устройство мониторинга и управления микроклиматом CCU-1003

Ключевые функциональные возможности:

• Непрерывный мониторинг параметров: Контроль температуры и влажности (DWS-2001), положения дверей, наличия протечек (CWS-1301), дыма, состояния дискретных датчиков и напряжения питающей сети.
• Автоматическое управление исполнительными устройствами: Стабилизация микроклимата путем управления системами вентиляции и освещения в автоматическом или ручном режиме.
• Дистанционное управление и оповещение: Интеграция в корпоративную сеть через Ethernet с поддержкой стандартных протоколов (HTTP/SNMP/Modbus TCP) для удаленного доступа и формирования уведомлений.
• Работа в нестабильных сетях: Широкий диапазон рабочих напряжений питания гарантирует надежную эксплуатацию в условиях нестабильных электросетей. Дополнительно у устройству можно подключить внешнее питание 12В.

Преимущества устройства:

• Минимальное пространство в IT-стойке: 1U 19"
• Интеграция с системами верхнего уровня (SCADA/DCIM) по протоколам: SNMP и ModBus-TCP
• Изоляция входных цепей и питания всех датчиков
• Возможность управления вентиляцией и освещением шкафа
• Измерение питающего напряжения
• Температура эксплуатации, 0С°...+60 С°
• Датчики температуры/влажности: (4) внешний, разъем 6P4C, протокол ELEMY
• Гарантия - 2 года

Основные технические данные:

Напряжение питания номинальное, VAC* 85…305
Частота напряжения питания, Hz* 35…75
Потребляемая мощность максимальная, W 10
Диапазон измерения напряжения в сети, VAC 100…280
Точность измерения напряжения, % (при F=50 ±3 Гц) ±2
Напряжение на выходах: вентилятор охлаждения, освещение,VAC* Равно напряжению питания
Датчик влажности и температуры подключаемый Оригинальный, серия DWS-2000
Количество подключаемых внешних датчиков 4
Максимальный ток вентилятора охлаждения (напряжение в сети питания 230VAC), А 5,0
Максимальный ток светильника (напряжение в сети питания230VAC), А 3,0
Максимальное напряжение на дискретных выходах, VDC 60
Максимальный ток на дискретных выходах (24/60VDC), А 2,0/0,5
Номинальное напряжение на входах сигнализации, VDC 12
Диапазон допустимого напряжения на входах сигнализации при
температуре окружающего воздуха +25°С не более, VDC 5…30
Диапазон измерения температуры, °С -40…+80
Точность измерения температуры, % ±1
Диапазон измерения относительной влажности, % 0…99,9
Точность измерения влажности, % ±3
Коммуникации Ethernet (10Base-T)
Протоколы связи Web(HTTP)/SNMP v.1,2/Modbus TCP
Тип корпуса стальной, на 19” направляющие
Тип дисплея цветной TFT 2,2 дюйма
Температура эксплуатации, °С 0…+60
Относительная влажность воздуха, % 5…85
Масса, кг, не более 1,0
Степень защиты оболочки IP20
Габаритные размеры ВхШхГ 44х450х80мм, (с кронштейнами 44х485х80мм)
Средний срок службы, лет 10
Цвет RAL 9005 (черный)
